Два особых преимущества универсального применения типа AZ/AC
- Изменяемый диаметр кольца. Особенно это важно для труб с большой толщиной стенки, у которых наружный диаметр значительно отличается от условного диаметра (например, напорные фиброцементные трубы PN 16, керамические трубы).
- ОНК подбираются только с двумя размерами сегментов для труб от DN 100 до DN 350. Решающее преимущество для складирования.
Высота ребра рассчитывается из разницы диаметров между футляром и рабочей трубой. При этом необходимо использовать фактические размеры, включая возможные изоляционные слои, а не номинальные размеры. Пример расчета такой же, как и для типа РА/РЕ.

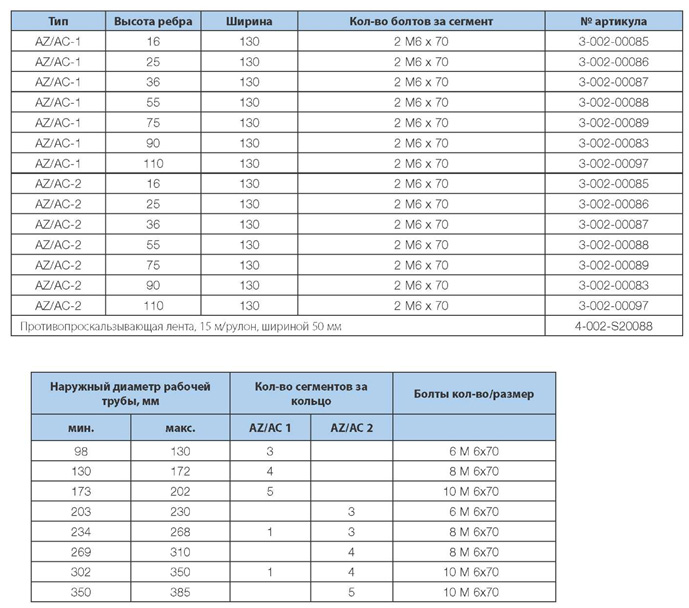

Приготовить элементы опорно-направляющих колец и болтов согласно таблице определения (см. предыдущую таблицу). Соединить элементы друг с другом кроме последнего соединения и навернуть гайки на несколько оборотов.
Гладкие поверхности трубы (например, ПЭ, ПВХ, сталь/чугун с ПЭ изоляцией или керамика) в области соприкосновения трубы с ОНК необходимо обернуть противопроскальзывающей лентой для обеспечения оптимальной надежности против сдвига.
Предварительно соединенные элементы установить на трубу и соединить последние элементы друг с другом.
Затем затянуть равномерно все болты так, чтобы расстояния между элементами кольца били одинаковыми.
Четырехгранные гайки установить так, чтобы они поместились в предусмотренные для них пазы.
Болты затянуть с крутящим моментом макс. 3 Нм так, чтобы ОНК находилось устойчиво на трубе. Болты не обязательно должны быть полностью стянуты.
