Преимущества
- гибкая конструкция
- простой и быстрый монтаж без применения металлических элементов
- новая техника крепления зажима в пазы
Для компенсации отклонения размеров труб и обеспечения оптимальной надежности против сдвига на гладких поверхностях мы рекомендуем применение противопроскальзывающей ленты или аналогичного материала.

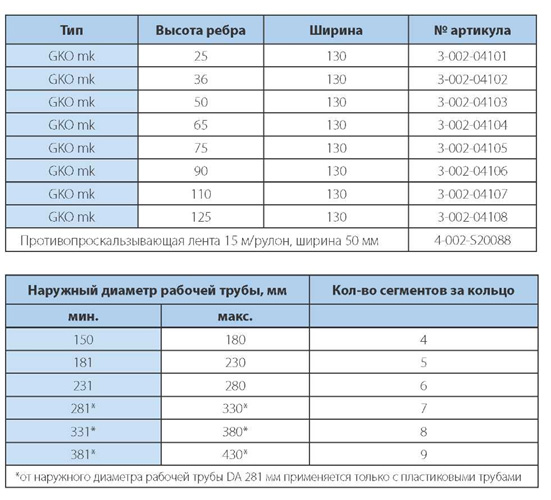

Приготовить элементы опорно-направляющих колец и клиньев согласно таблице определения.
Соединить элементы друг с другом кроме последнего соединения, (позиция клиньев на каждый элемент ОНК определяется по таблице подбора, см. следующую страницу), вставить пластины крепления со стопором в пазы ушей следующего элемента. Клинья вставить в боковые пазы пластин крепления до тех пор, пока острие их не будет видно с другой стороны, обратите внимание на знак направление движения клина.
Гладкие поверхности трубы (например, ПЭ, ПВХ, сталь/чугун с ПЭ изоляцией или керамика) в области соприкосновения трубы с ОНК необходимо обернуть противопроскальзывающей лентой для обеспечения оптимальной надежности против сдвига.
Предварительно соединенные элементы установить на трубу и соединить последние элементы друг с другом. Собрать ОНК друг с другом пока оно не будет прилегать к трубе.
При помощи струбцины затягивать ОНК до тех пор, пока один или больше клиньев можно будет переставить в другое отверстие.
При помощи молотка забивать все клинья до тех пор, пока ОНК не будет плотно прилегать к трубе. Клинья не обязательно должны быть забиты до упора.
Внимание
При установке нескольких ОНК следить за тем, чтобы ребра отдельных установленных колец находились на одной прямой относительно друг к другу.
Указанные позиции для клиньев на каждый сегмент ОНК считаются ориентировочными и могут отличаться в зависимости от внешней температуры на одну или две позиции.
ОНК GKO-mk пример применения:
Для трубы с наружным диаметром 200 мм, выберите 5 сегментов. Вставьте 2 клина в позицию 2 и 3 клина в позицию 3.
