Трубопроводы для авиационного керосина Skotchkote (Copon) EA4‑2217

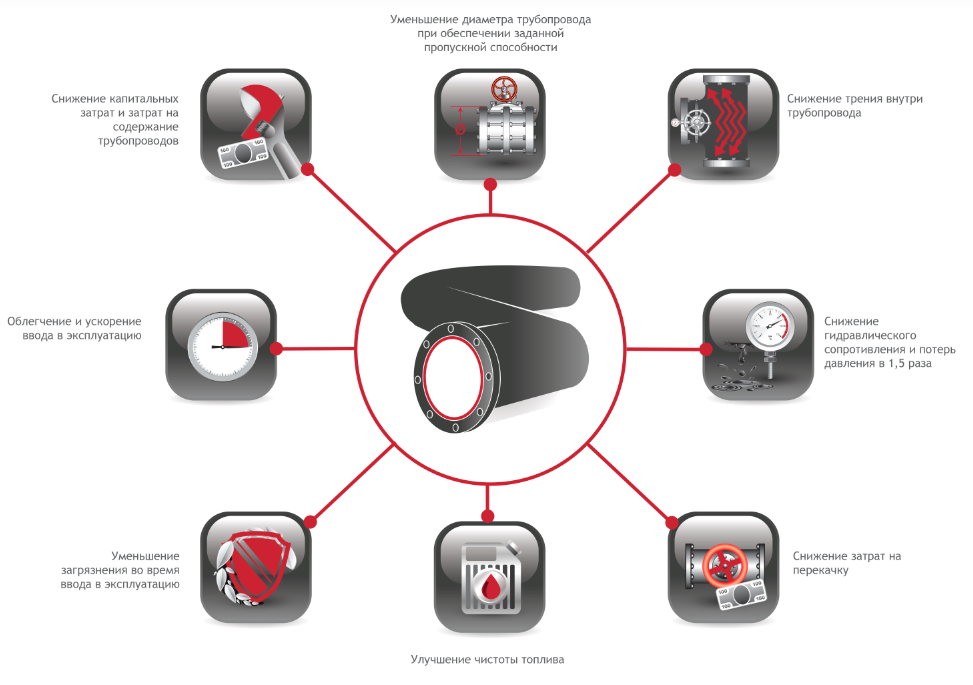

Применение труб Tauber с внутренним покрытием обеспечивает:

• Снижение трения внутри трубопровода
• Снижение гидравлического сопротивления и потерь давления в 1,5 раза
• Снижение затрат на перекачку
• Улучшение чистоты топлива
• Снижение капитальных затрат
• Уменьшения диаметра трубопровода при обеспечении заданной пропускной способности
• Облегчение и ускорение ввода в эксплуатацию
• Уменьшение загрязнения во время ввода в эксплуатацию
• Снижение затрат на содержание

Антикорозийное покрытие трубопроводов Таубер

Tauber- российская группа компаний, работающая в области авиатопливообеспечения по следующим направлениям: производство деталей трубопроводов, проектирование, строительство и защита линейных и магистральных нефтепроводов , поставка и сервисное обслуживание оборудования для ТЗК аэропортов. Tauber наносит внешнее и внутреннее эпоксидное антикоррозийное покрытие на стальные трубы отечественного и импортного производства в России.

Наша продукция получила заключение ГОССНИИга и сертификаты таможенного союза. Технология нанесения покрытия согласована с производителем - компанией "3М"

В настоящее время мировым стандартом системы защиты от коррозии внутренней части трубопроводов является эпоксидное покрытие Scotchkote EA4 2217 (Copon EA4 2217).

Данное решение успешно используется в аэропортах более 100 стран мира. Среди них Шипхоль (Амстердам), Хитроу (Лондон), Тегель (Берлин), Шарль-де-Голь (Париж), Шереметьево (Москва), Внуково (Москва), Пулково (Санкт-Петербург) аэропорт в Барселоне, аэропорты во Франкфурте-на-Майне и многие другие.

Покрытие производит компания ЗМ – мировой лидер в области разработки и производства материалов для промышленности и транспорта, средств для безопасности и защиты, телекоммуникационных систем и многого другого. Многопрофильная корпорация 3M имеет представительства в более чем 70 странах и занимает 3-е место в рейтинге промышленных конгломератов мира.

Представительство компании в России было открыто в 1991 году, а в 2008 году – первый завод по производству антикоррозионных материалов для защиты трубопроводов, респираторов, товаров народного потребления.

Компания в России активно развивается и расширяется, 3M постепенно переводит производство в Россию, где будет производиться и покрытие EA4 2217.

Двухслойное покрытие труб выпускалось английской компанией E Wood PLC, которая была приобретена концерном 3M, а продукция под торговой маркой Copon™ в результате ребрендинга вошла в состав группы покрытий 3M Scotchkote™.

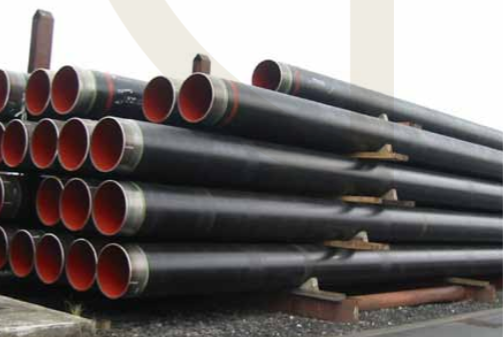

Применение труб Tauber с внутренним покрытием труб обеспечивает:

Покрытие для подземной прокладки трубопроводов

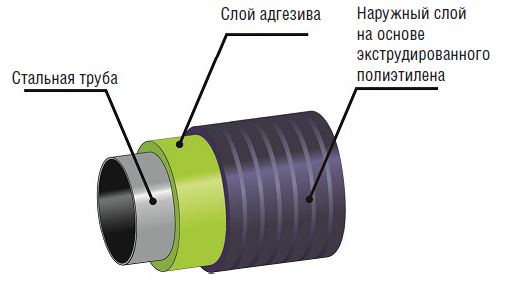

Весьма усиленная изоляция труб трёхслойная - ВУС 3.

Наружные покрытия из экструдированного полиэтилена предназначены для строительства магистральных и промысловых трубопроводов, газопроводов и газораспределительных систем давлением до 2,5 МПа (25 кг/см²). Покрытие с трехслойной изоляцией (3ВУС) с увеличенной толщиной за счет дополнительного внешнего слоя полиэтилена получило широкое распространение при строительстве керосинопроводов системы центральной заправки самолетов (ЦЗС).

Полиэтиленовое покрытие имеет высокий показатель адгезии к стали (не менее 35 Н/см), высокие диэлектрические характеристики (более 5 кВ) и устойчивость к внешним механическим повреждениям.

По сравнению с изоляцией битумом, полимерными лентами и другими покрытиями, применяемыми в настоящее время, сама технология нанесения экструдированного полиэтилена с твердым адгезионным подслоем, а также возможность пооперационного контроля при изоляции в заводских условиях, позволяют достичь значительно более высоких качественных показателей покрытия, особенно таких, как устойчивость к внешним механическим повреждениям, высокая адгезия к поверхности трубы, низкие водопоглащение и водопроницаемость, что способствует долгой (около 30 лет) эксплуатации трубопроводов.

Покрытие наносится методом боковой («плоскощелевой») экструзии. С целью обеспечения высоких адгезионных свойств изоляции применяется дробеструйная очистка поверхности труб (степень чистоты поверхности SA 2 ½), нанесение промежуточного клеящего слоя (адгезионно-активной композиции толщиной 300-400 мкм), далее нанесение наружного защитного слоя на основе термосветостабилизированной композиции полиэтилена.

Основные параметры 3 ВУС изоляции:

Покрытие для наружной прокладки трубопроводов:

Для внешней прокладки трубопроводов наша компания использует покрытия компании JOTUN (Норвегия), которые применяются во всем мире. В России JOTUN работает с 1992 года, их покрытия используются для защиты металлических конструкций, мостов, резервуаров, трубопроводов, береговых и оффшорных буровых платформ, судов и т.д.

Внутреннее покрытие стальных трубопроводов Skotchkote EA4 2217 (Copon EA4 2217)

Описание продукта

Двух компонентное эпоксидное покрытие труб на основе растворителя

Skotchkote EA4 2217 (Copon EA4 2217) разработан для внутренней защиты и изоляции трубопроводов, несущих широких спектр разных нефтехимических продуктов, таких как авиационное топливо, керосин и другие масляные смеси.

Skotchkote EA4 2217 (Copon EA4 2217) известен по всему миру как стандартное внутреннее покрытие для трубопроводов авиационного топлива. Сочетает в себе высокую степень антикоррозийной защиты с отличным химическим сопротивлением.

Благодаря использованию Skotchkote EA4 2217 (Copon EA4 2217)​ уменьшаются издержки, улучшается внутренняя чистота продукта, уменьшаются издержки на насосы, также как и защита от коррозии.

Стандартное цветовое исполнение – производится только в красном окисьном цвете.

Антикоррозийное внутреннее покрытие труб Skotchkote EA4 2217 (Copon EA4 2217)

• Адгезия. Отличная как к поверхности подготовленной с помощью дробеструйной очистки, так и вручную подготовленной стали

• Сопротивление коррозии Отличное даже в агрессивных подземных условиях

• Химическое сопротивление

• Не подвержен воздействию нефтехимических составов, сырой нефти и соединений, и большинству промышленных химических соединений

• Сопротивление авиационному топливу

• Сертифицирован во всем мире для контакта с авиационным топливом.

• Температурная стойкость

• Возможно использование при температуре до 100 гр С при сухих условиях.

Характеристики

* - Разбавление для нанесения распылителем повышает содержание летучих органических веществ при нанесении

EA4-2217 является единственным покрытием, которое было одобрено крупными нефтяными компаниями, такими как BP, Shell, Esso и др. Оно используется во всем мире в крупных нефтяных компаниях и на объектах государственных структур, таких, как аэропорты Шереметьево, Внуково, Пулково и т.д. А также на морских буровых установках для вертолетного топлива.

Данное решение успешно используется в аэропортах более 100 стран мира. Среди них Шипхоль (Амстердам), Хитроу (Лондон), Тегель (Берлин), Шарль-де-Голь (Париж), Шереметьево (Москва), Внуково (Москва), Пулково (Санкт-Петербург) аэропорт в Барселоне, аэропорты во Франкфурте-на-Майне и многие другие.

Преимущества антикоррозийного защитного покрытия труб COPON

Опыт показывает, что в трубах больших диаметров обломки ржавчины и прокатных окалин могут стать серьезной помехой, вызывая засорение очистных устройств, что может повлечь за собой разрезание трубопровода дорогостоящим оборудованием. Опыт использования в качестве внутреннего покрытия Skotchkote EA4 2217 (Copon EA4 2217) в течение 30 лет показал, что такого не случится.

Но с помощью внутренней очистки и изоляции трубопроводов Skotchkote EA4 2217 (Copon EA4 2217) внутренняя поверхность трубопровода будет запечатанная и гладкая: любой продукт может быть легко удален перед введением следующего продукта.

Сварочные швы маскируются лентой во время обработки Skotchkote EA4 2217 (Copon EA4 2217) и защищаются пленкой. Практика покрытия трубопроводов развивалась на протяжении примерно 30 лет, ее преимущество заключается в том, чтобы не покрывать внутренние кольцевые сварочные швы. Общую площадь, оставшуюся без обработки, считают незначительной в общем контексте. Более того, Skotchkote EA4 2217 (Copon EA4 2217) дает очень небольшие остатки после сварки.
