Закрытая система отбора проб нефтепродуктов из подземных и надземных резервуаров

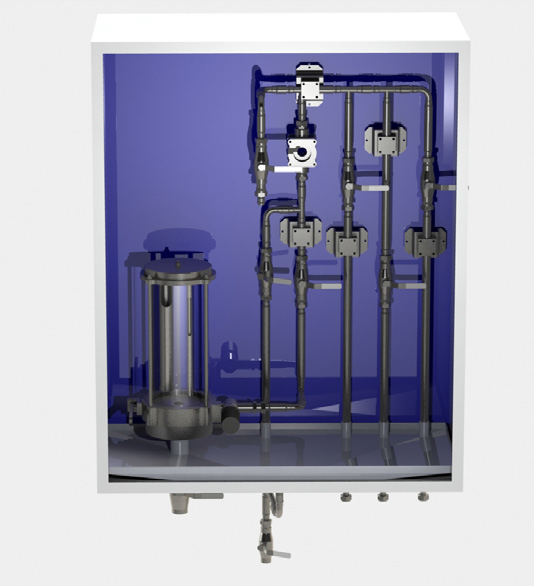

Устройство отбора проб TAUBER имеет степень защиты не ниже IP54 в соответствии с МЭК 60529 и ГОСТ 14254-96.
Закрытая система отбора проб отечественной компании TAUBER представляет собой устройство для взятия пробы нефтепродуктов из подземных и надземных резервуаров, а также из заглубленных трубопроводов.
Преимущества системы:
- оперативный монтаж и быстрое подключение к обвязке резервуара;
- безопасность для персонала и экологичность процесса;
- сбор возможных проливов в закрытый поддон с дренажной линией;
- возможность визуального контроля над процессом взятия пробы;
- полная герметичность процесса и защита продукта от попадания внешней среды;
- все детали трубопроводной обвязки изготовлены из нержавеющей стали;
- возможность установки системы “DEADMAN”;
- небольшие габариты и вес, мобильная транспортировка
Устройство специально разработано и запатентовано компанией TAUBER для забора проб авиационного керосина марок TC-1 и Jet A1, а также других жидких нефтепродуктов.
Система позволяет производить визуальный контроль топлива с помощью специального прозрачного стакана («visi-jar»), а также осуществлять отбор необходимого количества нефтепродукта в емкости для дальнейшей транспортировки пробы.
Технические характеристики модели в стандартном исполнении:
- Масса 90 кг;
- Габариты шкафа 1000х800х400 мм;
- Объем отбираемой пробы 4л;
- Подача ручного насоса за один ход 0,4 л;
- Линии забора пробы: внешняя резьба 1/2”, 1”;
- Дренажные линии: внешняя резьба 1/2”, 1”.

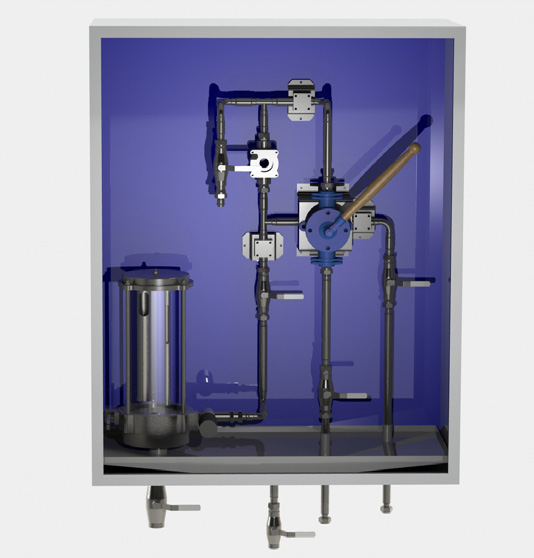

Описание модели устройства
Конструкция закрытой системы отбора проб TAUBER позволяет оперативно и безопасно взять на пробу необходимый объем нефтепродукта из подземных и надземных резервуаров, заглубленных трубопроводов, а также произвести визуальный контроль продукта на наличие загрязнений.
Все модели пробоотборников разработаны таким образом, чтобы процесс взятия пробы мог осуществить один рабочий в ручном режиме.
Стандартные варианты пробоотборников позволяют осуществлять взятие пробы из трех точек надземных емкостей (система без насоса) или из одной точки подземных емкостей (система с насосом). Возможно изготовление пробоотборников под индивидуальные требования заказчика.
Все элементы в составе каждой системы изготовлены из сертифицированных и устойчивых к воздействию агрессивных сред материалов, которые пригодны для работы с нефтепродуктами.
Установка системы «DEADMAN»

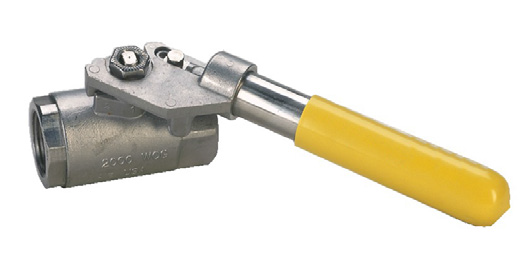

По желанию заказчика система отбора проб комплектуется шаровыми кранами из нержавеющей стали с подпружиненной рукояткой. Специальная конструкция рукоятки запорной арматуры осуществляет автоматический возврат шара в положение «закрыто» при отсутствии управляющего воздействия оператора.
Преимущества:
- надежная литая конструкция;
- рабочий крутящий момент снижен в три раза по сравнению со стандартной моделью шарового крана;
- усиленные защитные кольца из MPTFE;
- все элементы конструкции выполнены из нержавеющей стали;
- полная герметичность корпуса;
- соответствие жестким требованиям стандартов NACE MR0175 (2000) и MR0103 (2012).
Отбор проб нефтепродуктов из подземных резервуаров
В случае взятия пробы из подземных резервуаров наполнение пробоотборной емкости осуществляется при помощи ручного насоса объемного типа. Аналогичная модель пробоотборника используется при отборе проб нефтепродуктов из подземных трубопроводов.
Отбор пробы из подземного резервуара осуществляется из одной точки, при этом максимальная глубина, с которой рекомендуется отбирать продукт, составляет 8 метров.
Отбор проб нефтепродуктов из наземных резервуаров
В случае взятия пробы из надземных резервуаров в составе системы отсутствует ручной насос. Отбор проб нефтепродуктов ведется из трех точек, а также возможен отбор смешанной пробы.
Уровни отбора проб:
- точка забора пробы с верхнего уровня;
- точка забора пробы со среднего уровня;
- точка забора пробы с нижнего (придонного) уровня.

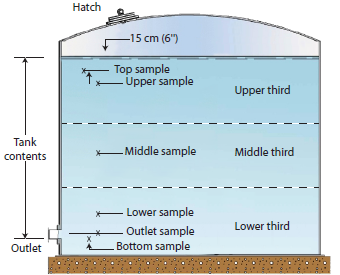

Верхняя проба (Top sample)
Проба, отобранная из середины верхней трети всего содержимого резервуара.
Средняя проба (Middle sample)
Проба, отобранная из середины всего содержимого резервуара (на середине глубины всего объема).
Нижняя проба (Lower/Outlet sample)
Проба, отобранная из середины нижней трети объема резервуара.
Смешанная проба, отобранная из одного резервуара
Проба, полученная путем смешения верхнего, среднего и нижнего слоев. Для вертикального резервуара, имеющего одинаковую площадь поперечного сечения по всей высоте, смесь состоит из равных частей трех проб. (Терминология по отбору проб приводится в соответствии с JIG).

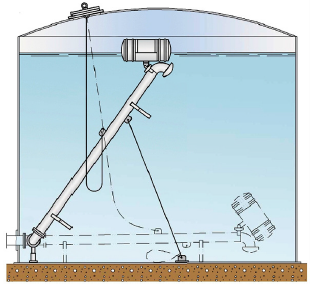

Забор продукта с различных уровней возможен либо с использованием стационарных устройств забора проб, либо с помощью трубок забора, закрепленных на плавающем заборном устройстве.

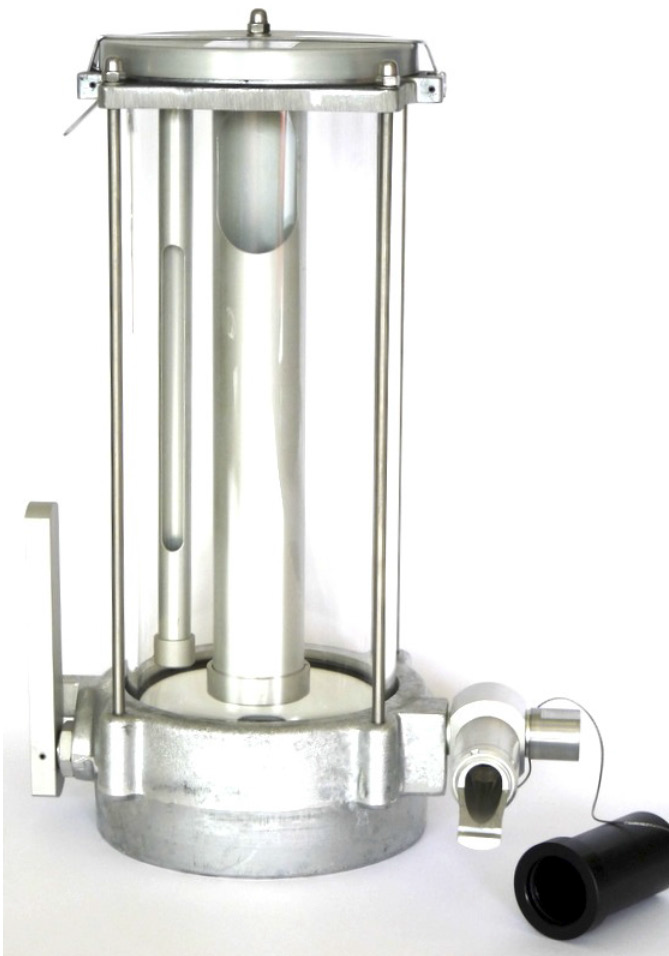

Герметичный стакан для взятия проб
Герметичный стакан из прозрачного стекла специально разработан для систем взятия проб чистых светлых нефтепродуктов при предъявлении высоких требований к наличию загрязняющих примесей и воды в составе авиационных топлив. Стакан состоит из прозрачной стеклянной трубки, установленной на коническом основании с белым эпоксидным покрытием, что облегчает обнаружение грязи и воды в пробе, с откидной вентилируемой крышкой. Отбираемый продукт заходит через впускное отверстие по касательной к основанию, что усиливает его перемешивание и закручивание в нижней части стакана. Выпускной клапан основания изготовлен из нержавеющей стали и имеет глухое соединение. Такая конструкция стакана концентрирует присутствующие примеси в центральной части основания, что существенно облегчает обнаружение загрязнений. После визуального осмотра и контроля, проба топлива спускается через дренажный клапан, имеющий ручное управление. Внутренняя очистка стакана легко осуществляется через откидную крышку.
ПРЕИМУЩЕСТВА УСТРОЙСТВА:
- полный визуальный контроль авиационного топлива в закрытой системе;
- отсутствие утечек топлива;
- легкое обнаружение грязи и воды;
- защита пробы от загрязнения;
- легко моющийся;
- прямой дренаж под действием силы тяжести.
Отбор проб из надземных резервуаров
| Артикул | Комплектация | |||||
|---|---|---|---|---|---|---|
| Электрообогрев | Система DeadMan | Смотровое стекло в дверце | Термометр | Гидрометр | Детектор воды | |
| ЗСП 3-1 | - | - | - | - | - | - |
| ЗСП 3-1-3 | - | - | - | - | - | + |
| ЗСП 3-1-3-А | - | + | - | - | - | + |
| ЗСП 3-1-123-А | - | + | - | + | + | + |
| ЗСП 3-2-3 | + | - | - | - | - | + |
| ЗСП 3-2-3-А | + | + | - | - | - | + |
| ЗСП 3-2-123-А | + | + | - | + | + | + |
| ЗСП 3-3-3 | - | - | + | - | - | + |
| ЗСП 3-3-3-А | - | + | + | - | - | + |
| ЗСП 3-3-123-А | - | + | + | + | + | + |
| ЗСП 3-4-3 | + | - | + | - | - | + |
| ЗСП 3-4-3-А | + | + | + | - | - | + |
| ЗСП 3-4-123-А | + | + | + | + | + | + |
Отбор проб из подземных резервуаров и трубопроводов
| Артикул | Комплектация | |||||
|---|---|---|---|---|---|---|
| Электрообогрев | Система DeadMan | Смотровое стекло в дверце | Термометр | Гидрометр | Детектор воды | |
| ЗСП 3-1 | - | - | - | - | - | - |
| ЗСП 3-1-3 | - | - | - | - | - | + |
| ЗСП 3-1-3-А | - | + | - | - | - | + |
| ЗСП 3-1-123-А | - | + | - | + | + | + |
| ЗСП 3-2-3 | + | - | - | - | - | + |
| ЗСП 3-2-3-А | + | + | - | - | - | + |
| ЗСП 3-2-123-А | + | + | - | + | + | + |
| ЗСП 3-3-3 | - | - | + | - | - | + |
| ЗСП 3-3-3-А | - | + | + | - | - | + |
| ЗСП 3-3-123-А | - | + | + | + | + | + |
| ЗСП 3-4-3 | + | - | + | - | - | + |
| ЗСП 3-4-3-А | + | + | + | - | - | + |
| ЗСП 3-4-123-А | + | + | + | + | + | + |
Структурная схема обозначения
| ЗСП | Х1 | Х2 | Х3 | Х4 | ТУ 3614-001-89629682-2014 |
|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1. Краткое наименование изделия – ЗСП (Закрытая Система отбора Проб); |
2. Тип системы: 1 - закрытая система отбора проб из 1-ой точки 3 - закрытая система отбора проб из 3-х точек |
|---|---|
|
3. Параметры металлического шкафа:
1 - без электрообогрева, без смотрового окна 2 - с электрообогревом, без смотрового окна 3 - без электрообогрева, со смотровым окном 4 - с электрообогревом, со смотровым окном |
4. Параметры комплекта дополнительных устройств (указываются подряд цифры, соответствующие дополнительным устройствам в комплекте системы):
1 - с термометром 2 - с гидрометром 3 - с детектором воды внешним |
|
5. Модификация запорной арматуры системы:
А - шаровые краны со специальной конструкцией штока обозначение отсутствует, в случае использования шаровых кранов обычного исполнения. |
6. Обозначение настоящих технических условий (указывается при необходимости). |
Пример обозначения системы в других документах и/или при заказе: «ЗСП2-4-123-А ТУ 3614-001-89629682-2014».
Установка системы «DEADMAN»
Преимущества:
- надежная литая конструкция;
- рабочий крутящий момент снижен в три раза по сравнению со стандартной моделью шарового крана;
- усиленные защитные кольца из MPTFE;
- все элементы конструкции выполнены из нержавеющей стали;
- полная герметичность корпуса;
- соответствие жестким требованиям стандартов NACE MR0175 (2000) и MR0103 (2012).
По желанию заказчика система отбора проб комплектуется шаровыми кранами из нержавеющей стали с подпружиненной рукояткой. Специальная конструкция рукоятки запорной арматуры осуществляет автоматический возврат шара в положение «закрыто» при отсутствии управляющего воздействия оператора.
Гидрометры и термометры

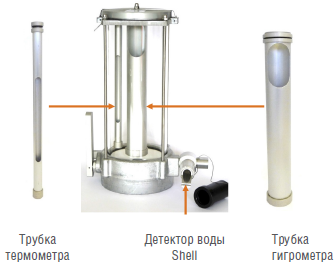

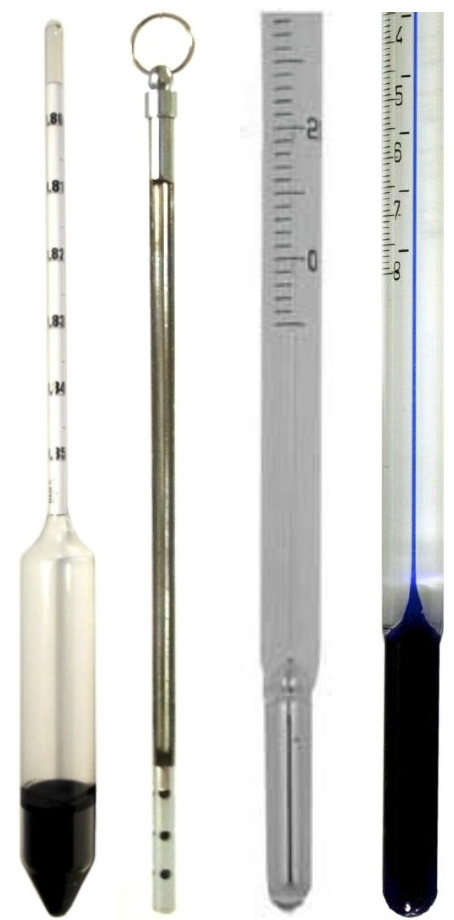

Для контроля плотности и температуры отбираемого продукта в системе используются гидрометры и термометры. Для их установки во внутренней крышке пробоотборного стакана имеются специальные карманы. В устройстве TAUBER используются модели гидрометров и спиртовых термометров, одобренные нефтяными компаниями и совместимые с рекомендациями JIG в области авиатопливообеспечения. К каждому устройству прилагается сертификат соответствия производителя. Спиртовые термометры абсолютно безопасны для персонала, экологически чисты, и с них гораздо легче снимать показания, чем с их ртутных эквивалентов. |
Внешний адаптер для детектора воды

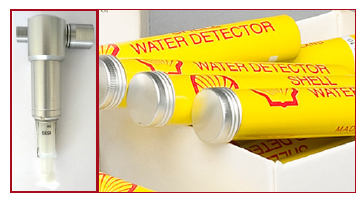

При необходимости проведения теста на наличие в образце топлива воды, необходимо предусмотреть внешний адаптер для детектора воды Shell, который устанавливается на клапане во впускном отверстии. Детектор воды Shell специально разработан для проведения тестов без открытия крышки пробоотборника, что исключает возможное загрязнение топлива. Устройство включает клапан, который открывается при установке специальной капсулы в полость детектора посредством шприца. Открывшись, клапан пропускает топливо в капсулу. При обнаружении воды в составе пробы топлива, содержимое окрашивается в яркий цвет. |
Металлический шкаф
Металлический шкаф системы для отбора проб TAUBER обладает высокой устойчивостью к коррозии и химическим веществам за счет качественного покрытия текстурированным полиэстером толщиной 80 мкм и цветом 7035 из палитры RAL.
Шкаф имеет уровень пыле- и влагозащиты не ниже IP 54 в соответствии с МЭК 60529 и ГОСТ 14254-96, ударопрочность IK 10 в соответствии с EN 50102.
По желанию заказчика шкаф снабжается смотровым стеклом. Шкаф поставляется с замковым элементом и ключом 2433А.
Электрический обогрев системы
Металлический шкаф системы для отбора проб TAUBER обладает высокой устойчивостью к коррозии и химическим веществам за счет качественного покрытия текстурированным полиэстером толщиной 80 мкм и цветом 7035 из палитры RAL.
Шкаф имеет уровень пыле- и влагозащиты не ниже IP 54 в соответствии с МЭК 60529 и ГОСТ 14254-96, ударопрочность IK 10 в соответствии с EN 50102.
По желанию заказчика шкаф снабжается смотровым стеклом. Шкаф поставляется с замковым элементом и ключом 2433А.
